マイコンによるLTE通信の検討

自作向きのLTE通信方法

通信モジュールは色々出ているが、ほとんど法人向け。個人が一個から購入できる物は限られる。

REX80+LTEモデム		L03Dを試したが接続せず、NG
Raspberry pi＋LTEモデム	中古、数千円〜	L03DやL03F。起動や終了に手順がいる。消費電流が増える。
Raspberry pi＋CANDY Pi Lite+	≒\16000	やや高価、上記の方が簡単そう
Wio LTE JP Version	\7551〜\11400	5V2Aが必要?　情報少なめ、開発がやや面倒そう
xyz-mIOT LTE NB IoT/CAT M1モデム	RobotShop￥9220	ATSAMD21G ARM0＋BG96、情報少ない、開発が面倒そう
Sprisense＋LTE拡張ボード	￥6050+\8778	LTE-M、やや高価、高機能、低消費電流、汎用的
LTE-M Shield for Arduino	Soracom \7128	安め、低消費電流、開発しやすそう

LTE-Mは高速LTEの一部周波数帯域のみを利用することでモジュールの低価格化、省電力化する技術。
ドコモの速度は300kbps／375kbps

Raspberry piを使うと現状より消費電流が増えるのでバッテリ駆動に不安が残る。
有力なのはLTE-M Shield for Arduino、次いでSprisense＋LTE拡張ボードだろう。

LTE-M Shield for Arduino

• メーカ名: Dragino Technology Co., Limited
• 搭載基板,モジュール: Nb-IoT Bee QG96 , Quectel BG96
• 対応周波数（LTE / LTE-M）: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28/B39
• GPS (GNSS): 内蔵
• Output Power: 23dBm
• Sensitivity : -129dBm
• Operation Temperature: -40〜+85°C
• Input Vcc: 4.5〜5.5V

LTE-M Shield for Arduino の動作確認

Soracomの使用例は自社システム前提なので、あまり参考にならない。
Dragino TechnologyのDocumentやTinyGSMの説明が参考になった。

購入してplan-d300のSIMを確認、SIMフリーではないL-03Dで繋がった。DocomoSIM。
モジュールを外しSIMを刺す、向きは逆にも入ってしまう、シールド板に刻印があります。

Arduino UNOと繋ぎ、シリアルブリッジを書き込む。 PWR LED点灯、NET LED薄く点滅。

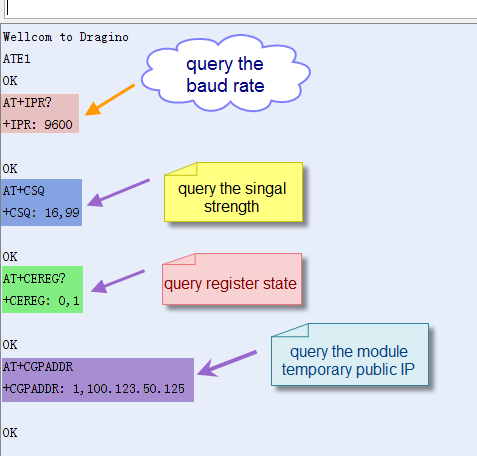

シリアルモニターを CRのみ、9600bps に設定し、ATコマンド例の様に送信し確認できた。
AT+CSQは換算すればrssiのdBm値が得られる。

次にTinyGSMページに有ったWebClientを試す、RAMが残り少ない警告が出た。
シリアルモニターを115Kbpsにすると、モデム速度の自動設定が始まりモデム間は9600bpsになった。
モデム初期化→soracom.io接続→サイト接続→HTTP GETで TINY GSM ロゴ表示→切断と上手くいった！

シリアル自動設定(TinyGsmAutoBaud)を止めて9600bpsにするとRAMは75%→70%になり少し節約。
シリアルバッファを減らすのも節約になる。だが色々やるとATmega328のRAM(2K)では厳しいかも？

このスケッチはUNOからRESETをやってない、IOpinへのRESETジャンパーを外しても大丈夫だった。
WebClientにデータを載せてみると、送れない確率が高い時がある。混んでる時間かも？
電流計で測ると0.02〜0.07A、瞬間的にはもっと流れていると思うが省電力だ。

開発用SIM料金を節約すべく2台目を早めに買った。(2022/1)
チェックするとNET-LEDが点かず、シリアルブリッジでATコマンド通信ができない。初期不良？
SORACOMに問い合わせを送ったが、サービス用の「connectivity_diagnostics_for_lte_m_shield.ino」を思い出した。
これを数回動かした所、NET-LEDが点いて、PingもOKになりました。リセットにより直った?

と思ったら、2か月後に再発！サービスに送ってチェックしてもらったが再現せず、問題なし。
サービスセンターからはスイッチを伸ばした状態で帰ってきた。
テスターで確認した所、ON/OFFスイッチが前回の物と逆になってました！
SORACOMスタートガイドにならいスイッチを押し込んでいたのが原因でした。

このスイッチはPWRKEYに繋がっており、5Vを入れてもBG96がONしない状態になるようです。
またPWR-赤LEDは5Vを表していて、見にくいNET-黄色LEDがBG96のONや動作を表示していた。

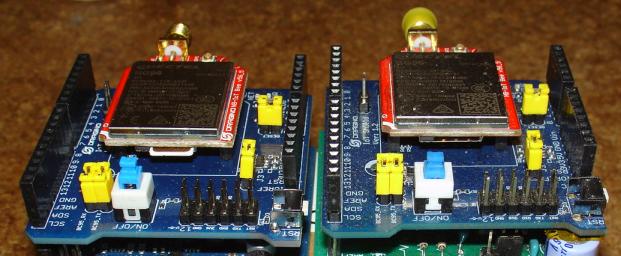

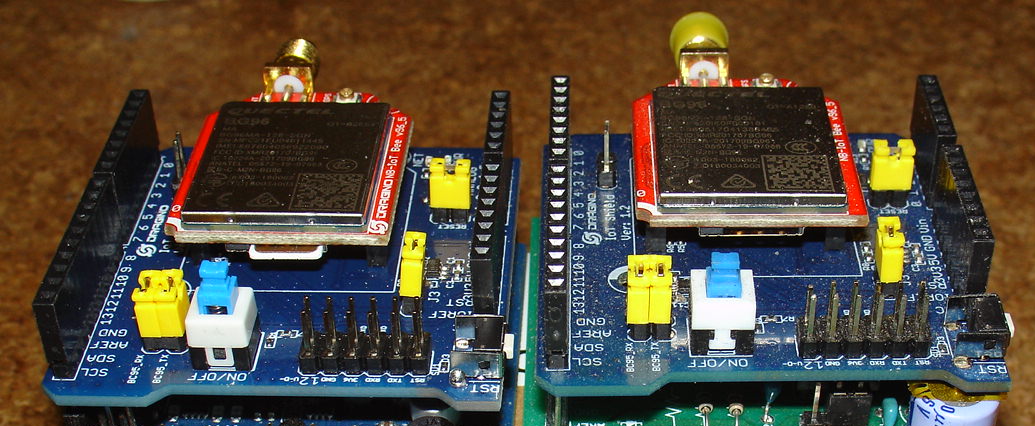

スイッチが変わり、工場でマウント向きを合わせられなかった事が原因だろう。大きな写真、左-新、右-旧

・1月からサービスと10回以上やりとりしたが、この仕様変更の情報は一度も来なかった。
　物を送っても指摘なし。ヽ(`Д´)ﾉ　これでスタートガイドは更新された。

接続端子を調べる

Arduino Unoではない、nano evreyや他のマイコンを繋ぐ時に必要な端子を調べた。
Arduino pinは0〜13だがIoT Shield.v1.2 SCH.pdfでは1〜書いてありシルクとも違う紛らわしい。
また、端子写真のNB-IoT_Shied_700px-A.jpgも古いVerでVer1.2とは違いがあった。

3.3V	power 4	バッファ用 レベル変換
5V	power 5	4〜6V 0.3A 以上 BG96は3.6V
GND	power 6
GND	power 7
NB_Reset	A1(15),PC1
AVR_RX	10,PB2
AVR_TX	11,PB3
GND	13とAREFの間	NC open
MCU_INT	3,PD2	Ring indicator出力？ 未使用
GND	isp 6	ispはGNDのみ。必要？

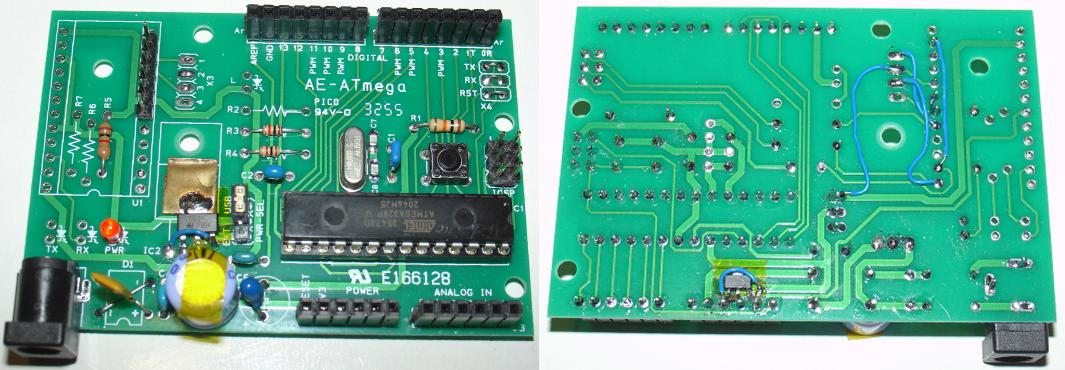

秋月のAE-ATmega基板でArduino互換を作り、3.3Vregを追加した。
この基板でLTE-M Shield for Arduino を動作できました。大きな写真

回路図をよく見るとIFは3.3Vで、5V系への対応はRXバッファに3.3Kが入っている。

ATコマンドでHTTP通信

WebClientでのBG96との通信内容を調べた。
はじめ、ADALM2000ロジックアナライザでモニターしたが一部しか見えず。
FT232のRXIをパラ接続しTeraTermでBG96へのTX,RXをそれぞれモニターし突き合わせた。

BG96はHTTP用ATコマンドも有るが使用して無かった。TCP-IPソケット通信でHTTP通信を行っていた。
モニター内容を手動でやってみる。TCP-IPでログインしサーバ接続や切断はできた。
HTTP通信のAT+QISENDが上手く行かずつまづいている。

SIMを変えたらNG、戻してもDocomoネットワークに繋がらなくなった。
調べるとAT+CEREG=?が0,2のサーチ中で待てども0,1にならない。故障?？ (+_+)
一晩おいてAT+CGDCONTやAT+COPS=?をやって調べてたら、繋がるようになった。

RenesasやさくらIoTのBG96資料から、AT+CGDCONTが必要みたい。
だがMVNO-SIMではNG。

さくらIoTの様にAT+CGDCONTとAT+COPS=?でサーチするとMVNO-SIMでも繋がった。
なお、サーチは約50秒〜90秒かかる。レスポンスは長い一行で200バイトほど来る。
MVNO-SIMに変えた時とか一回目がエラーになって2回目で繋がる事も。

ATコマンドの理解が進まないので「SORACOMで学ぶATコマンド入門」を購入した。(\500)
ATコマンドのレスポンスは、改行とレスポンス行の2行または4行が返ってくる。
プロバイダ接続はAT+QICSGPで設定し、AT+QIACT=1で有効にするのが良さそうです。

AT+QISENDの > は改行されないので一文字受信で確認する。> からデータを送る時に時間制限あり、
手動で送る時は要注意です。また、終わりのCTRL+ZとはSUB{026}である。
一回に送るのは改行までの一行で、Get構文だと3回に分けて送る。
やっと、ATコマンドを使った、サーバーへのデータ転送ができるようになりました。
通信例→BG96 ATコマンド ソケット通信

AT+QHTTPPOSTでは送るデータ数をあらかじめ調べておく必要があります。

電源ON後の基地局サーチ(AT+COPS=?)は、省略できる場合も多い。時間短縮！
動作確認したSIMはソラコムPlan-D300MB、iijmio-iot、mineo-Dプランです。

アンテナにATTを入れて試すと、rssi 8(-97dBm)でも通信できた。
このdBm値はNetwork Cell infoのdBmでは-120dBm未満に相当する様です。

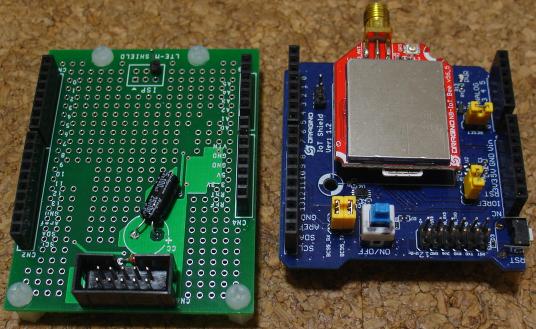

REX80+L08Cの代わりに使う

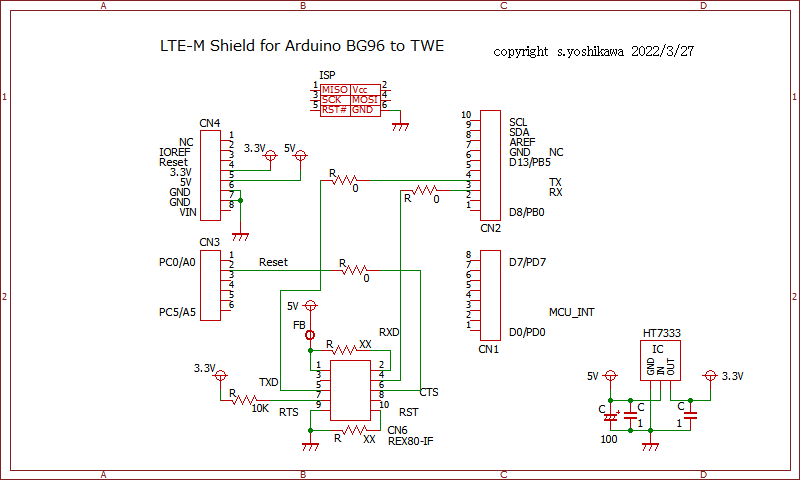

REX80の10ピンコネクタとコンパチ接続できる基板を作った。回路図
本体マイコンは3.3Vなのでインターフェイスは直結でき、ソフトをATコマンドを使う様に改造した。
